Cấu tạo và Nguyên lý hoạt động Cổng Tay Đòn

Motor cổng tay đòn là loại động cơ sử dụng cho cổng mở 1 cánh, 2 cánh hoặc 4 cánh,... Hiện nay có rất nhiều thương hiệu cổng tay đòn khác nhau xuất xứ từ Italy, Đài Loan,... Vậy motor cổng tay đòn có cấu tạo và ứng dụng ra sao? Hãy cùng chúng tôi tìm hiểu về cổng tự động tay đòn trong bài viết này nhé!

Cấu tạo và Nguyên lý hoạt động Cổng Tay Đòn

Cấu tạo cổng tay đòn như thế nào?

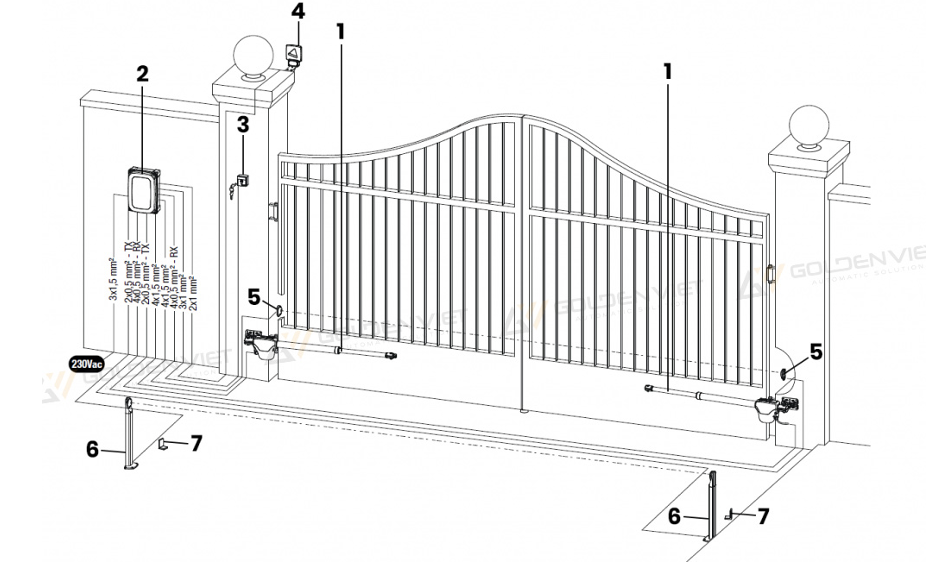

Một bộ cổng tay đòn được cấu tạo từ 6 bộ phận chính:

2 Motor cổng mở cánh tay đòn 24V hoặc 230V
1 Bo điều khiển
2 Photocell ( Cảm biến phát hiện vật cản) cấu tạo cổng tự động cánh tay đòn
2 Remote (Khóa cổng điều khiển từ xa)
1 Khóa ly hợp vật lý (mở cổng khi mất điện)
Phụ kiện lắp đặt: mặt bích chính, mặt bích phụ, ốc vít…
Ngoài ra, khách hàng có thể mua thêm: tay điều khiển, bộ smart wifi mở cổng bằng điện thoại,...

Nguyên Lý hoạt động cổng tay đòn

Motor tay đòn hoạt động theo nguyên lý thủy lực hoặc vít me. Khi nhận được lượng điện năng phù hợp, motor tay đòn hoạt động theo cơ chế co rút để kéo cánh cổng đi về 1 hoặc 2 phía. Từ đó tạo ra chuyển động đóng mở cho cổng mở cánh tay đòn.

Motor được điều khiển bằng bảng mạch để cho thể dễ dàng điều khiển cổng từ xa bằng remote hoặc qua điện thoại. Ngoài ra, trên bảng mạch có rất nhiều tính năng hiện đại có thể tích hợp thêm nếu chủ nhà yêu cầu:

Tích hợp thêm bộ đóng mở bằng điện thoại
Tích hợp cảm biến an toàn, tự mở khi cửa đang đóng có vật cản đi qua trước mắt thần cảm biến
Có thể tích hợp các tính năng của hệ thống nhà thông minh
Các bộ điều khiển camera, quẹt thẻ, vân tay để mở cửa

Motor cổng tay đòn Beninca Italia

Model	BILL 40M	BILL 30M
Nguồn cung cấp	230 Vac (50-60Hz)	230 Vac (50-60Hz)
Điệp áp motor	230 Vac	230 Vac
Cường độ	1.1A	1.1A
Lực đẩy	2800N	2800N
Thời gian mở	18s	16s
Tiêu chuẩn chống nước	IP54	IP54
Nhiệt độ hoạt động	-20°C /+50°C	-20°C /+50°C
Góc mở tối đa	110 độ	110 độ
Trọng lượng motor	6.7kg	6.1kg
Chu kỳ hoạt động	30%	30%
Khóa mất điện	Khóa tay	Khóa tay

Motor Cổng tay đòn Powertech Đài Loan giá rẻ

Model	PW150	PW220	PW330
Điện áp đầu vào	AC 240V/110V; 50Hz-60Hz
Điện áp motor	DC 24V
Trọng tải tối đa	150kg	200 kg	350kg
Chiều dài cánh cổng tối đa	2.5m	2.5m	3.5m
Kích thước	674 x 98 x 170	674 x 98 x 170	844 x 115 x 106
Công suất	100W	100W	144W
Tiêu chuẩn bảo vệ	IP44	IP44	IP44
Chất liệu bánh răng	Hợp kim	Hợp kim	Kim loại

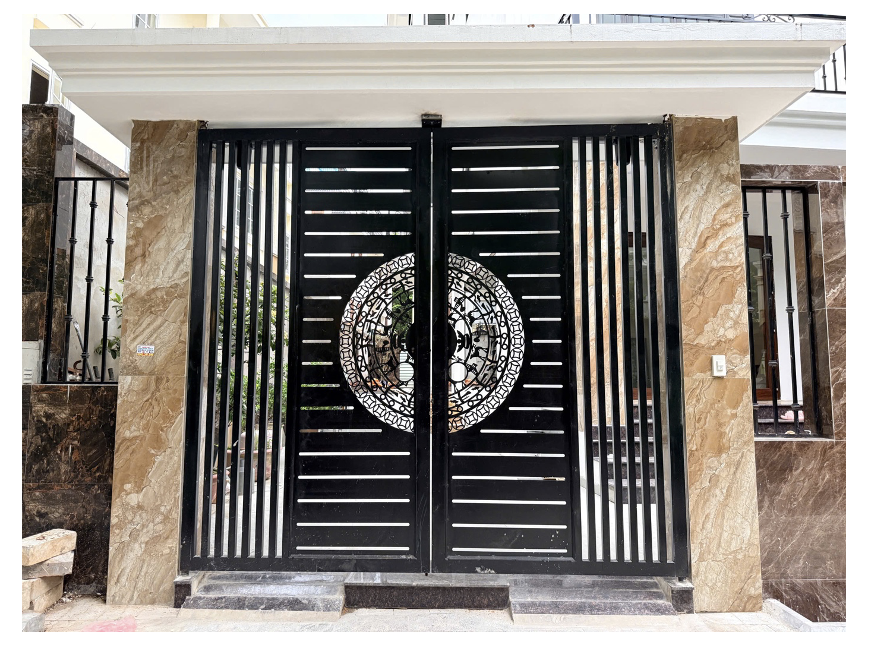

Motor cổng tay đòn tự động 2 cánh

Cổng mở 2 cánh là mẫu cổng được ưa chuộng nhất hiện nay và được đa số nhiều gia đình sử dụng vì thẩm mỹ mang lại cũng như tiện lợi khi sử dụng.

Loại cổng này giúp mở rộng tối đa được cửa, nếu lắp cửa sát trong hay sát mép ngoài sử dụng động cơ tự động, cổng có thể mở rộng tối đa 110 độ.

Tùy theo kích thước cánh cổng ta lựa chọn cổng 2 cánh cho phù hợp, nếu cổng quá rộng khi lắp động cơ sẽ yếu, ko đảm bảo độ an toàn khi sử dụng.

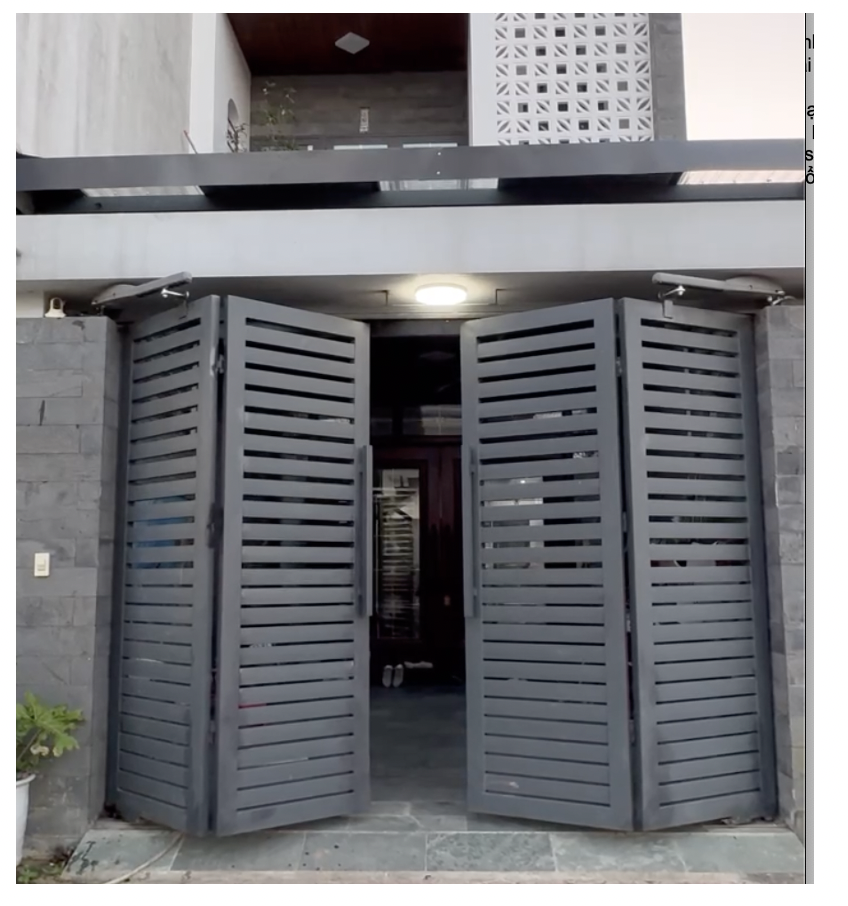

Cổng mở 4 cánh tự động

Hiện nay mẫu cổng mở 4 cánh cũng khá được ưa chuộng, do sự gọn gàng, khi đóng mở được gấp lại không gây tốn diện tích như cổng mở 2 cánh.

Cổng 4 cánh khi lắp đặt bên cơ khí cần làm hệ thống ray treo dẫn hướng, có thể làm dẫn hướng trên hoặc dưới để khi cổng đóng mở được dẫn hướng theo hệ ray treo có sẵn.

Làm thành 4 cánh nên cổng sẽ nhẹ hơn so với 2 cánh thông thường, giúp bạn có thể lựa chọn động cơ tải trọng nhỏ hơn.

Đặc điểm của loại cổng này giúp không gian mở ra hay đóng vào ko bị vướng, tuy nhiên loại cổng này lại làm thu nhỏ mặt tiền của cổng lại, khi cổng mở ra 2 cánh sẽ gấp khúc hình chữ A, mỗi bên sẽ mất tầm 30cm làm cổng bị thu nhỏ lại, nếu nhà bạn cổng có mặt tiền không lớn làm cổng này sẽ làm hạn chế.
